Um eine Türsteuerung über das Smartphone anzusteuern, wurde die App Open the Door entwickelt. Sie bietet eine benutzerfreundliche und intuitive Oberfläche. Nachfolgend wird am Beispiel einer Mobotix T25-Türsteuerung die Funktion und Einrichtung der App erklärt.

Technischer Hintergrund:

Mobotix

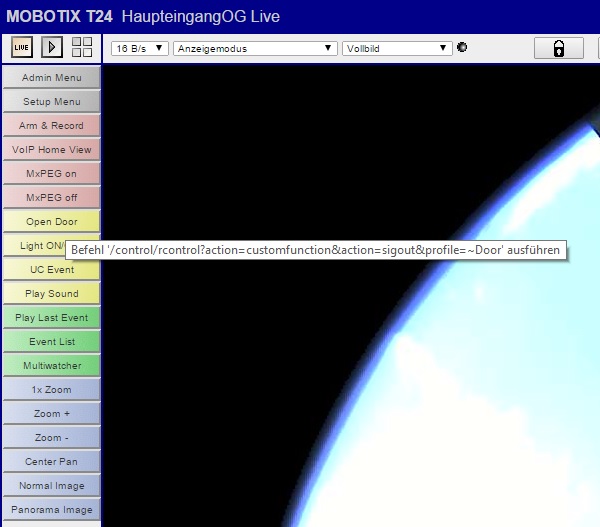

Die Mobotix hat auf der Weboberfläche mehrere Bedienelemente, die per Klick angesprochen werden können. Im Hintergrund passiert dies, indem der entsprechende Link ausgeführt wird (siehe Abb. 1).
So wird zum Beispiel mit einem Klick auf Open Door der folgende Link ausgeführt:
http://192.168.133.112/control/rcontrol?action=customfunction&action=sigout&profile=~Door

Daraufhin wird die Türe geöffnet.

Genau diese Links werden über die App angesprochen, um die gewünschten Aktionen auszuführen. So kann beispielsweise auch ein vordefinierter Sound (Play Sound) ausgegeben werden oder das Licht an- und ausgeschaltet werden (Light ON/OFF).



App-Einrichtung:

Grafik1

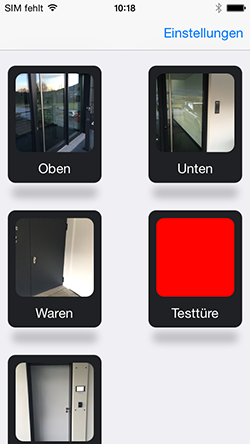

Wenn man die App öffnet, hat man die bereits eingerichteten Türen im Überblick. Hier steuert man auch die Zugriffe durch einfaches Antippen der jeweiligen Türe.
Grafik2

Um weitere Türen hinzuzufügen, genügt ein Klick rechts oben auf Einstellungen.

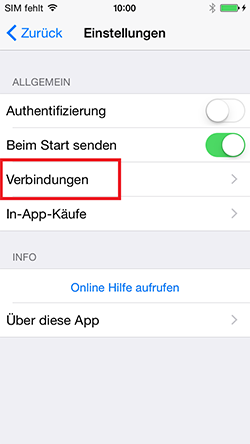

Anschließend klickt man auf Verbindungen und dann auf das + rechts oben.
Türparameter

Name: Dies ist ein frei wählbarer Name (maximal 8 Zeichen), um die Türe später besser zuordnen zu können.

Host/URL: Hier wird die IP-Adresse inklusive des anzusprechenden Links angegeben. Dieser Wert wird später an die Türe weitergegeben, um den entsprechenden Link auf der Weboberfläche auszuführen.

Port: Hier kann der Port angegeben werden, über den auf die Türsteuerung zugegriffen wird.

Wert: Hier kann optional ein Wert im HTTP-Body mit übergeben werden. Dies ist zumeist bei den meisten Systemen nicht notwendig.

Protokolle: Wichtig ist auch, dass das Protokoll http gewählt wird, um den Link übergeben beziehungsweise ansprechen zu können.
Hier kann ausgewählt werden, ob ein rohes TCP/TCPTLS Paket, oder eine http Anfrage gesendet werden soll. Bei http ist oft eine Authentifizierung notwendig.

Nur über Wifi: Die Verbindung kann nur ausgeführt werden, wenn das iPhone mit eine WLAN Netzwerk verbunden ist.

HTTP Einstellungen: Hier kann die HTTP-Authentifizierung mit angegeben werden, insofern diese notwendig ist.

Test: Mit Verbindung testen können die Einstellungen gleich überprüft werden, ob die Verbindung zur Türsteuerung funktioniert.

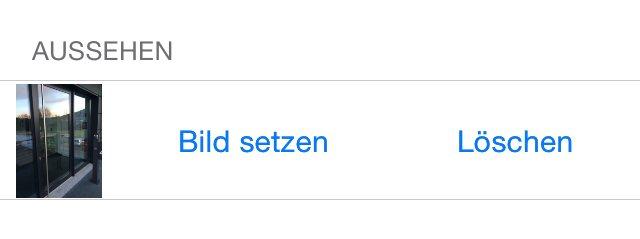

Aussehen (optional): Hier kann ein Foto oder ein Bild für die Verbindung hinterlegt werden. Dadurch lässt sich die richtige Tür auf dem Startbildschirm besser finden.
Grafik6

Grafik4

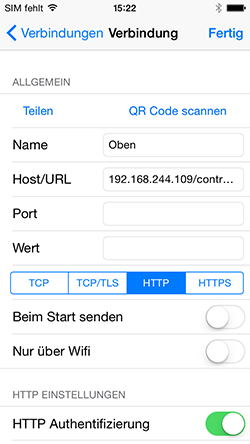

In diesem Dialog werden die benötigten Parameter angegeben, um die Türe anzusteuern.

Alternative Konfiguration:

Alternativ können die Türen auch automatisch über einen QR-Code hinzugefügt werden. Klicken Sie hierzu oben auf QR-Code scannen und halten die Kamera auf den QR-Code. Es funktionieren nur QR Codes die von der App selber erzeugt wurden.

Grafik7 Grafik8


Verbindung weitergeben:

Später kann die Verbindung ebenso per QR-Code weitergegeben werden, um sie auf einem weiteren Gerät hinzuzufügen. Der QR Code kann als Bild z.B. per E-Mail versandt oder gedruckt werden.

Die Verbindungseinstellungen können auch als Datei weitergegeben werden (z.B. per E-Mail). Öffnet man diese Datei auf einem anderen iPhone, wird automatisch die App geöffnet und eine neue Verbindung eingerichtet.

Grafik9

Nach Beendigung dieser Einstellungen ist die soeben eingerichtete Türe in der Übersicht sichtbar. Durch Tippen auf diese Türe kann sie nun mit dem hinterlegten Link angesteuert werden und die entsprechende Funktion wird ausgeführt.
